工業加工の革命児、NC旋盤のメカニズムとは？基本から応用まで解説

時代の進化と共に、さまざまな産業分野で革新的な技術が生まれています。その中でも、工業加工において一大革命をもたらしたNC旋盤は、多くの人々の興味を引く存在です。NC旋盤のメカニズムとは一体何なのでしょうか？本記事ではその基本的な仕組みから応用までを詳しく解説していきます。 NC旋盤とは、どのような技術なのでしょうか？その専門用語や複雑な機構が気になる方も多いかと思いますが、心配はいりません。本記事では分かりやすく、わかりやすくNC旋盤の魅力と奥深さをお伝えします。工業加工の分野におけるNC旋盤の重要性や利点、さらには未来への可能性についても触れていきます。 工業界における重要な技術であるNC旋盤について、この記事を通じて新たな知識を得てみませんか？そのメカニズムや応用の世界に一歩踏み入れることで、産業革命の波に乗る準備が整うかもしれません。果たしてNC旋盤とは何か、その真髄に迫ってみましょう。
Contents

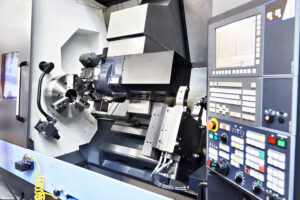

NC旋盤の基本概念

NC旋盤とは：定義と歴史

NC旋盤は、工業加工の現場で革命をもたらした機械です。これは「数値制御」を意味するNC（Numeric Control）技術を用いて、金属などの材料を高精度で加工する装置のことを指します。その最大の特徴は、プログラムされた指示に従って自動で作業を行う点にあります。これにより、複雑な形状の加工が可能となり、人の手による作業では難しい高い精度と効率性を実現しました。 日本では、高度成長期に入ると同時に、製造業の現場でも大量生産と高品質が求められるようになりました。NC旋盤は、このような要求に応える形で導入が進み、製造工程の効率化と品質向上に大きく貢献してきました。例えば、自動車業界では、エンジン部品などの精密な加工にNC旋盤が活用され、高い品質の維持と生産性の向上を実現しています。 このように、NC旋盤は製造現場において不可欠な存在となっています。プログラム通りに自動で正確な加工ができるため、人手に頼る従来の方法に比ぼると、作業時間の短縮とコスト削減が可能です。さらに、連続して同じ品質の製品を生産できるため、品質管理の面でも大きな利点があります。これらの理由から、NC旋盤は工業加工の分野で広く活用され、今後もその重要性は増すことでしょう。

NC旋盤の仕組みと機能

NC旋盤は、精密な工業製品を製造する上で革命的な役割を果たしています。このメカニズムはプログラムによる自動制御により、従来の手作業や機械操作では到達できなかった精度と効率を実現しています。NC旋盤の最大の特徴は、一度プログラムを入力すれば、複雑な形状や大量生産も同じ精度で繰り返し加工できる点にあります。 たとえば、自動車のエンジン部品や時計の小さなギアなど、細かい精度が要求される部品の製造において、NC旋盤は欠かせない技術です。これらの部品は、人の手では測定や加工が困難なほどの精度が求められますが、NC旋盤を使用することで、高い精度と再現性を確保しつつ生産効率を大幅に向上させることが可能です。 また、NC旋盤はプログラムの更新により、新しい製品の開発にも迅速に対応できる柔軟性も持っています。これにより、市場の変化や消費者のニーズに合わせた製品開発が可能となり、製造業の競争力の向上にもつながっています。 結論として、NC旋盤のメカニズムは、その再現性の高さと柔軟な対応能力により、現代の工業加工における革命的な存在と言えます。さまざまな産業での応用が進む中、NC旋盤の技術開発や活用はこれからも更なる進化を遂げていくことでしょう。

NC旋盤の種類と特徴

NC旋盤とは、数値制御（Numerical Control）を用いて自動化された金属加工機械の一つであり、精密な加工を可能にします。この機械は、プログラムされた指示に従って素材を加工することで、複雑な形状や微細な部品も高精度に製造することが可能になりました。具体的には、自動車のエンジン部品や航空機のコンポーネント、さらには日常生活で使用される電子機器の部品など、幅広い分野でNC旋盤による部品が使われています。 そのメカニズムの基本は、コンピュータによって操作される切削工具が素材を削り、所定の形状に加工することです。このプロセスでは、高度なプログラミング技術が必要とされ、CAD(Computer Aided Design)やCAM(Computer Aided Manufacturing)などのソフトウェアが用いられます。例えば、航空機の部品製造では、一つ一つの部品が異なる複雑な形状をしているため、NC旋盤を活用することで、これらの高度な加工が求められる部品を効率良く、かつ高精度に生産することができるのです。 このように、NC旋盤はその高度な技術によって、製造業における生産性の向上、品質の安定化、そして効率的な作業の実現を可能にしています。日本では、特に製造業が盛んであるため、NC旋盤のような先進的な機械の役割は極めて大きいと言えるでしょう。結論として、NC旋盤は製造業の中でも特に革命的な役割を果たす機械であり、そのメカニズムと応用により、幅広い分野での製品製造に貢献しているのです。

旋盤加工の基礎知識

NC旋盤は、精密な加工が求められる現代製造業において、その高い加工精度と効率性で重宝されています。この技術の核心は、コンピュータによる数値制御（Numerical Control）にあります。このシステムにより、一連の加工プロセスが自動で行われ、複雑な形状の製品も精密に加工することが可能になりました。たとえば、自動車の部品や航空機のコンポーネントなど、日々の生活に不可欠な製品がNC旋盤によって効率良く生産されています。日本では、特に高い技術力を持つメーカーが多く、NC旋盤を用いた製造技術は世界中から高い評価を受けています。まとめると、NC旋盤はその高い加工能力と効率性により、現代の製造業における不可欠な技術となっており、その発展は今後も業界の革新を牽引していくことでしょう。

NC旋盤の操作方法

基本操作の流れ

手順 内容
電源のオン 主電源をオンにしてNC旋盤のシステムを起動します。
ワークの取り付け ワークをチャックに固定し、安定性を確認します。
ツールの設定 必要な工具をタレットやホルダーに取り付け、工具オフセットを設定します。
プログラムの入力 加工プログラムをNC装置に入力、または呼び出します。
試運転（ドライラン） 実際に切削を始める前に、プログラムを確認するための試運転を行います。
加工開始 全設定が完了したら加工を開始し、適切に監視します。
加工終了と取り外し ワークの加工終了後、チャックからワークを取り外し、品質を確認します。
清掃とシャットダウン 機械を清掃し、使用後は安全にシャットダウンします。

安全な操作のための注意点

  • 防護具の着用: 保護メガネや手袋を着用して安全性を確保します。
  • 機械の点検: 使用前に機械の状態を確認し、異常がないことを確認します。
  • 適切な固定: ワークと工具が確実に固定されていることを確認します。
  • 非常停止装置の確認: 万が一のために非常停止ボタンの位置を確認します。
  • 加工中の監視: 加工中は必ず状況を監視し、異常を発見した場合は直ちに停止します。

初心者向けの操作ガイド

  1. 簡単な形状から始める
    • 初めは直線や円形の切削から練習することで、基本操作に慣れます。
  2. シミュレーション機能を活用
    • NC旋盤のシミュレーション機能を使用してプログラムを事前に確認します。
  3. 工具の使い方を学ぶ
    • それぞれの工具の特性を理解し、適切な使い方を覚えます。
  4. 少しずつ速度を上げる
    • 初めは低速で加工を始め、操作に慣れてから速度を調整します。

トラブルシューティングと対処法

問題 原因 対処法
加工精度が低い 工具の摩耗または固定が不十分 工具を交換し、正確に固定する。
ワークが外れる チャックの締め付けが不十分 チャックを再調整し、ワークをしっかり固定する。
表面仕上げが粗い 切削速度や送りが不適切 適切な速度と送り率に設定を変更する。
異音や振動が発生 工具の取り付け不良または工作物の不均衡 工具とワークを再調整し、機械を点検する。
プログラムエラーが表示される コードミスまたは設定ミス プログラムを確認し、エラーを修正する。
詳細なポイント解説
  • NC旋盤の基本操作には、プログラム作成から実行、仕上げまで一連の手順が含まれます。初心者はまず安全対策を徹底し、基本的な形状の加工を通じてスキルを磨きましょう。
  • トラブル時には焦らず、原因を一つずつ確認し、適切な対処を行うことが重要です。

プログラム作成の基礎

NCプログラミングの基本

項目 説明
プログラムの役割 工具の動作指示をNC旋盤に伝えるための命令コード。
プログラムの構成 主に「準備指令」「座標指令」「補助指令」などで構成される。
主なGコード 工具の動きを指示するコード（例：G01=直線補間、G02=円弧補間）。
主なMコード 機械の動作を指示するコード（例：M03=主軸正転、M05=主軸停止）。
座標系 ワークの原点や工具の移動位置を設定する基準（例：絶対座標、相対座標）。

ソフトウェアとプログラミング言語

項目 内容
使用するソフトウェア CAD/CAMソフト（例：Mastercam、Fusion 360）を用いてNCコードを生成可能。
プログラミング言語 GコードやMコードが標準的なNCプログラミング言語。
シミュレーション機能 プログラム実行前に加工動作を仮想で確認できる機能。
マシニングセンターとの違い NC旋盤は回転工具を用いる場面が少ないため、比較的簡単なコードが多い。

コードの読み方と書き方

コード例 意味
G90 G01 X50.0 Z-30.0 F0.2 絶対座標系でX=50.0、Z=-30.0まで送り速度0.2mm/revで直線移動。
M03 S1200 主軸を正転し、回転数を1200rpmに設定。
T0101 ツール番号1を選択し、オフセット番号1を適用。
G00 X0 Z2 高速移動でX=0、Z=2の位置に工具を移動。
M30 プログラム終了と機械のリセット。

書き方のポイント

  1. コメントの活用
    • 必要に応じてコメントを追加し、コードの目的を明確化します。例：(外径仕上げ)
  2. 順序の整理
    • 加工順序を意識し、工具破損やミスを防ぐよう計画的にコードを作成します。
  3. エラー防止策
    • シミュレーションを実行して、干渉や不具合を事前に確認します。
初心者向けヒント
  • 簡単な直線加工や穴開け作業からプログラムを練習することで、GコードとMコードに慣れることが重要です。
  • 実際の加工条件（材料、工具など）に基づいてコードを調整し、安全性を確保します。

正しい工具の選び方と取り扱い

切削工具の種類と用途

工具の種類 用途
バイト NC旋盤での外径加工、内径加工、ねじ切り加工に使用される。
ドリル 穴あけ加工に使用。材質や形状により、鉄、アルミ、ステンレスに対応可能。
エンドミル フライス加工で使用される工具。側面加工や溝加工、輪郭加工に適する。
ホルダー 切削工具を旋盤やフライス盤に取り付けるための保持具。
インサート バイトの先端部に取り付ける交換可能な刃先。材料や形状により加工用途が異なる。

工具選定の基準

  1. 加工材質 鋼、アルミ、ステンレスなどの加工材に応じて適切な工具材質（超硬合金、HSSなど）を選定することが重要です。
  2. 加工内容 外径加工、内径加工、穴あけ、溝加工など、加工目的に応じた形状や機能を持つ工具を選びます。
  3. 切削条件 使用する回転数、送り速度、切り込み量に適した工具特性を確認します。
  4. 工具寿命 工具の耐久性やコストパフォーマンスを考慮し、長く効率的に使える工具を選択します。

工具の取り付けと調整方法

手順 詳細説明
工具ホルダーの準備 工具が確実に固定されるよう、ホルダーの汚れや異物を取り除く。
工具の取り付け ホルダーに工具を正確に取り付け、適切なトルクで固定する。
工具長の調整 加工精度を確保するため、工具の突出し量を最小限にする。
オフセット設定 NC旋盤の操作パネルで工具のオフセット値を入力し、正確な位置を設定。
試加工と確認 試加工を行い、工具の取り付けや調整が正しいことを確認。

工具のメンテナンスと管理

  • 使用後の清掃 工具表面を切削屑や冷却材からきれいにし、使用後は必ず清掃を行います。
  • 定期点検 刃先の摩耗や欠けを確認し、必要に応じて交換します。
  • 保管方法 工具を湿気や汚れから守るため、専用の工具ケースに保管します。
  • 寿命管理 使用時間や加工回数を記録して、適切なタイミングで交換することで、加工の品質を保ちます。
  • 定期メンテナンス ホルダーや機械のスピンドルも点検し、工具だけでなく関連部品の状態も確認します。

取り扱い時の注意点

  1. 工具交換時には、必ず機械を完全停止させ、安全確認を徹底する。
  2. 工具取り付けでは、適切なトルクレンチを使用し、過剰な力を加えないよう注意する。
  3. 刃先に直接触れるのは避け、手袋を着用して作業することで怪我を防ぐ。
